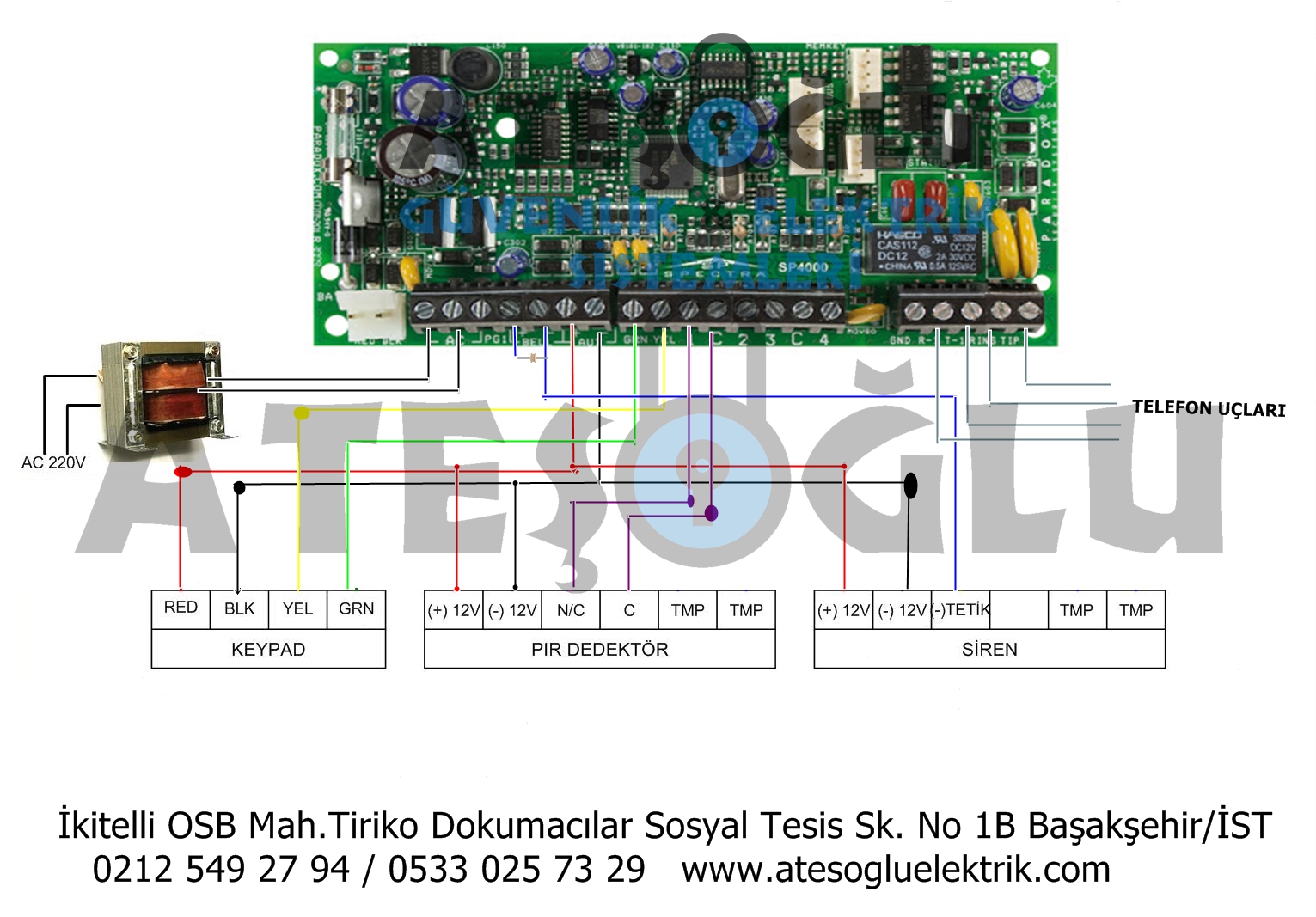

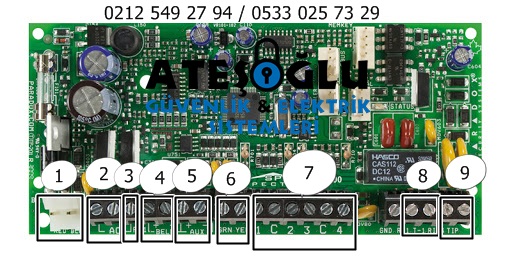

1.Akü Uçları: Panelin sol taraftaki beyaz renkteki sokete 12 vol 7 amper değerinde bir adet akü bağlanır.Akü bağlantı kablosu panelin üzerinde çıkmaktadır.Black(-) siyah uca Red (+) kırmızı uca bağlanır.

2.Ac Giriş Uçları: Panelin alternatif akım (AC) 16 volt giriş uçlarıdır. Besleme trafosunun 16 volt çıkış uçları buraya bağlanır.Trafonun 2 ucu vardır biri 220 volt giriş ucudur diğeri 16 volt çıkış ucudur alarm paneline 16 volt çıkış uçlarını bağlamamız gerekir.

3.PG1 Çıkış Ucu: Paradox Sp4000 alarm panelinin programlanabilir eksi tetik ucudur(PGM).Harici sirenin eksi tetik ucu buraya bağlanır.Bu çıkış alarm çaldığı sırada eksi voltaj vermek için kullanılır. PG1 çıkışının aktif olması için panelden program yapmak gerekmektedir.

4.Bel+ Bel- Uçları: Hırsız alarm panelinin siren 12 volt çıkış uçlarıdır.Alarm paneli alarm durumuna geçtiğinde bu uçlardan DC 12 volt akım çıkış yapar,Panel alarm durumunda değil iken bu uçlarda voltaj olmaz.

5.Aux+ Aux- Çıkış Uçları: Alarm panelinin besleme 12 volt DC uçlarıdır.Alarm paneline bağlanan keypad(Şifre cihazı),pır dedktör(Hareket sensörü),manyetik kontak,siren gibi elemanların besleme uçlarının bağlandığı yerdir. Aux + yazan yere + kablolarını bağlarız genelde KIRMIZI renkte olur,Aux - yazan yere - kablolarını genlde SİYAH renkte olur.

6.GRN-YEL Uçları: Keypad(Şifre Cihazı) data uçlarıdır,Keypad(Şifre Cihazı)nın SARI ucu YEL(Yellow) girişine YEŞİL ucu GRN(Green) girişine bağlanır.

7.Zone (Bölge) Giriş Uçları: Hırsız alarm sisteminde kullanılan manyetik kontak,optik duman dedektörü ,harici siren sabotaj uçları,pır dedektörlerin alarm çıkış uçları buraya bağlanır.Paradox Sp4000 hırsız alarm panelinde 4 zone yani 4 bölge vardır,1 bölgeye birden çok manyetik kontak,optik duman dedektörü ,harici siren,pır dedektör bağlana bilmektedir.

8.Ring Tip Uçları: Sabit hat giriş uçlarıdır.

9.R1 T1 Uçları:Sabit hat telefona çıkış uçlarıdır
